Mathematik für Biologiestudierende II¶
Sommersemester 2024
09.07.2024
© 2024 Prof. Dr. Rüdiger W. Braun
Themen heute¶
- Elektrophorese als Beispiel für Regression im exponentiellen Modell
- logistische Regression
- graphische logistische Regression
In [1]:
import numpy as np
import pandas as pd
from scipy import stats
import statsmodels.formula.api as smf
import seaborn as sns
sns.set_theme()
import warnings
warnings.filterwarnings('ignore', message='The figure layout has changed')
Regression im exponentiellen Modell¶
Beispiel Elektrophorese¶
Proteinanalyse durch Elektrophorese¶
- Die Molekülmasse eines Proteins wird bestimmt, indem man seinen Laufweg in einem Gel misst, an welches eine Spannung angelegt wird.
- Dazu muss das Protein zuerst aufbereitet werden; dieser Aspekt ist Thema von Biologie 110.

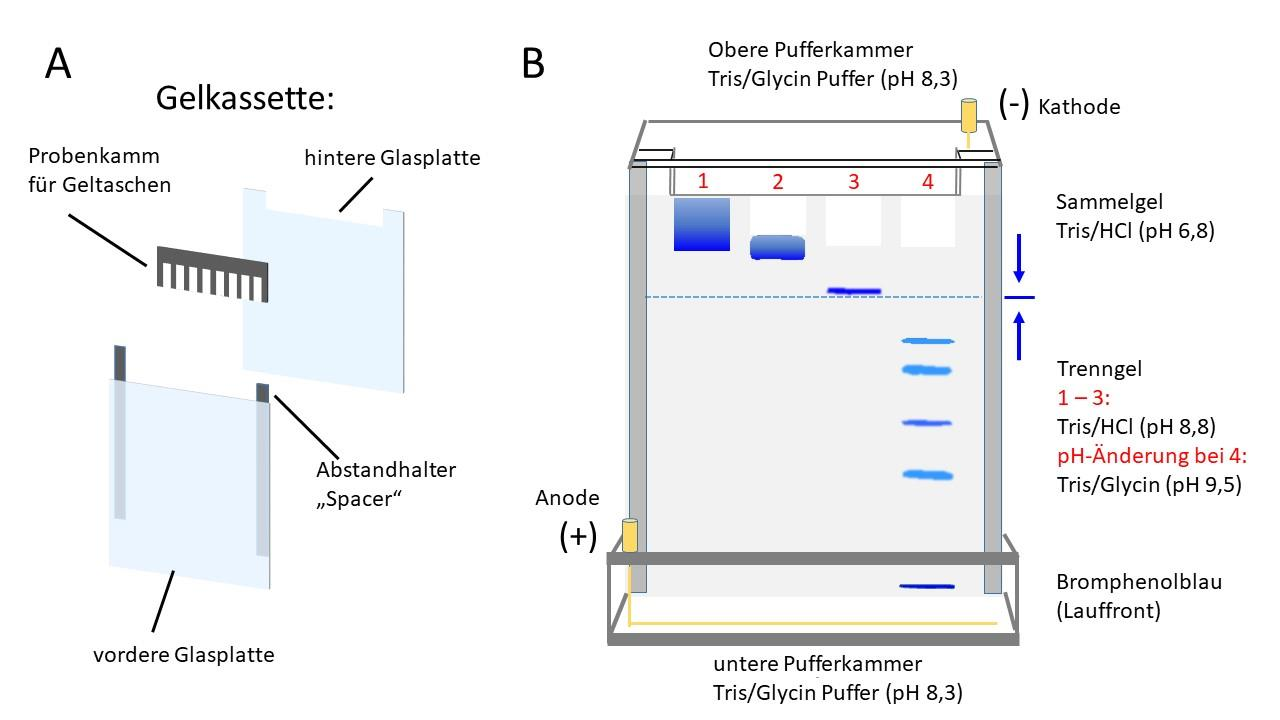

- Das aufbereitete Protein wird zusammen mit sechs Referenzproteinen bekannter Massenzahl und einem Farbstoff in der Elektrophoreseapparatur einer Spannungsdifferenz ausgesetzt. Die Spannung wird abgeschaltet, sobald der Farbstoff die Apparatur durchlaufen hat.
- Die linke Spur zeigt zuunterst die Lauffront des Farbmarkers und darüber die Lauffronten der Referenzproteine.
- Die Zahlen bedeuten jeweils die Molekülmassen der Referenzproteine in Dalton sowie ihren relativen Laufweg.
- Die rechte Spur stammt von einem bakteriellen Proteinextrakt. Bestimmt werden soll die Molekülmasse des mit * gekennzeichnete Bestandteils.
- Ein Dalton ist das Gewicht eines Nukleons.
- Der Laufweg ist so normiert, dass der Laufweg des Farbmarkers die Länge 1 hat. Der kürzeste Laufweg ist oben.
- Es besteht eine lineare Beziehung zwischen dem Logarithmus der Molekülmasse und der Laufstrecke des Proteins.
- Zum Eichen werden die Referenzpunkte auf halblogarithmisches Papier aufgetragen.
In [2]:
df = pd.DataFrame()
df['Laufweg'] = [0.11, .25, .38, .48, .61, .82]
df['Molekülmasse_in_kD'] = [70., 55, 40, 35, 25, 15]
ax = sns.scatterplot(df, x='Laufweg', y='Molekülmasse_in_kD')
ax.set_yscale('log')
- Wir bestimmen die Eichkurve durch Regression im exponentiellen Modell
- Dies geschieht zeichnerisch, indem man auf halblogarithmischem Papier die beste Gerade nach Augenschein bestimmt
- oder rechnerisch, indem man die lineare Regressionsgerade zu den Logarithmen der Molekülmassen berechnet. Welchen Logarithmus man hier wählt, ist unerheblich. Wir entscheiden uns für den Zehnerlogarithmus.
In [3]:
df['lg'] = np.log10(df.Molekülmasse_in_kD)
formel = 'lg ~ Laufweg'
modell = smf.ols(formel, df)
res = modell.fit()
In [4]:
res.summary()
/3tb/git/bio/WS2324/internet/.pixi/envs/default/lib/python3.12/site-packages/statsmodels/stats/stattools.py:74: ValueWarning: omni_normtest is not valid with less than 8 observations; 6 samples were given.
warn("omni_normtest is not valid with less than 8 observations; %i "
Out[4]:
| Dep. Variable: | lg | R-squared: | 0.994 |
|---|---|---|---|
| Model: | OLS | Adj. R-squared: | 0.993 |
| Method: | Least Squares | F-statistic: | 680.9 |
| Date: | Tue, 21 Jan 2025 | Prob (F-statistic): | 1.28e-05 |
| Time: | 10:57:21 | Log-Likelihood: | 16.015 |
| No. Observations: | 6 | AIC: | -28.03 |
| Df Residuals: | 4 | BIC: | -28.45 |
| Df Model: | 1 | ||
| Covariance Type: | nonrobust |
| coef | std err | t | P>|t| | [0.025 | 0.975] | |
|---|---|---|---|---|---|---|
| Intercept | 1.9672 | 0.018 | 109.160 | 0.000 | 1.917 | 2.017 |
| Laufweg | -0.9424 | 0.036 | -26.095 | 0.000 | -1.043 | -0.842 |
| Omnibus: | nan | Durbin-Watson: | 2.035 |
|---|---|---|---|
| Prob(Omnibus): | nan | Jarque-Bera (JB): | 0.447 |
| Skew: | 0.466 | Prob(JB): | 0.800 |
| Kurtosis: | 2.041 | Cond. No. | 5.19 |
Notes:
[1] Standard Errors assume that the covariance matrix of the errors is correctly specified.
In [5]:
m = -0.9424
b = 1.9672
Die so bestimmte Regressionskurve ist $$ y = 10^{-0.942 \cdot x + 1.97} $$
In [6]:
x = np.linspace(0.1, 0.82, 50)
regrKurve = 10**(m*x + b)
In [7]:
sns.lineplot(x=x, y=regrKurve, ax=ax)
ax.figure
Out[7]:
- Bisher haben wir nur unsere Apperatur geeicht. Jetzt malen wir noch den Punkt hinein.
- Der beobachtete Laufweg beträgt 0.42
In [8]:
lweg = 0.42
masse = 10**(m*lweg+b)
masse # Masse in kD
Out[8]:
37.27279837239035
Das unbekannte Protein hat eine Molekularmasse von 37300 Dalton.
In [9]:
sns.scatterplot(x=[lweg], y=[masse], ax=ax, color='red')
ax.figure
Out[9]:
Logistische Regression¶
- Wenn die erklärte Variable nur die Werte 0 und 1 annehmen kann, kann eine logistische Regression durchgeführt werden
In [10]:
df = sns.load_dataset('titanic')
df.head()
Out[10]:
| survived | pclass | sex | age | sibsp | parch | fare | embarked | class | who | adult_male | deck | embark_town | alive | alone | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 0 | 0 | 3 | male | 22.0 | 1 | 0 | 7.2500 | S | Third | man | True | NaN | Southampton | no | False |
| 1 | 1 | 1 | female | 38.0 | 1 | 0 | 71.2833 | C | First | woman | False | C | Cherbourg | yes | False |
| 2 | 1 | 3 | female | 26.0 | 0 | 0 | 7.9250 | S | Third | woman | False | NaN | Southampton | yes | True |
| 3 | 1 | 1 | female | 35.0 | 1 | 0 | 53.1000 | S | First | woman | False | C | Southampton | yes | False |
| 4 | 0 | 3 | male | 35.0 | 0 | 0 | 8.0500 | S | Third | man | True | NaN | Southampton | no | True |
In [11]:
formula = "survived ~ sex + age + embark_town + C(pclass)"
In [12]:
modell = smf.logit(formula, df)
res = modell.fit()
Optimization terminated successfully.
Current function value: 0.451318
Iterations 6
In [13]:
res.summary()
Out[13]:
| Dep. Variable: | survived | No. Observations: | 712 |
|---|---|---|---|
| Model: | Logit | Df Residuals: | 705 |
| Method: | MLE | Df Model: | 6 |
| Date: | Tue, 21 Jan 2025 | Pseudo R-squ.: | 0.3312 |
| Time: | 10:57:21 | Log-Likelihood: | -321.34 |
| converged: | True | LL-Null: | -480.45 |
| Covariance Type: | nonrobust | LLR p-value: | 1.013e-65 |
| coef | std err | z | P>|z| | [0.025 | 0.975] | |
|---|---|---|---|---|---|---|
| Intercept | 4.0368 | 0.431 | 9.371 | 0.000 | 3.193 | 4.881 |
| sex[T.male] | -2.5158 | 0.209 | -12.020 | 0.000 | -2.926 | -2.106 |
| embark_town[T.Queenstown] | -0.8142 | 0.568 | -1.434 | 0.152 | -1.927 | 0.299 |
| embark_town[T.Southampton] | -0.4937 | 0.267 | -1.850 | 0.064 | -1.017 | 0.029 |
| C(pclass)[T.2] | -1.1446 | 0.291 | -3.938 | 0.000 | -1.714 | -0.575 |
| C(pclass)[T.3] | -2.4096 | 0.291 | -8.275 | 0.000 | -2.980 | -1.839 |
| age | -0.0361 | 0.008 | -4.677 | 0.000 | -0.051 | -0.021 |
In [14]:
anfrage = pd.DataFrame()
anfrage['sex'] = ['male', 'male', 'female']
anfrage['embark_town'] = ['Southampton', 'Southampton', 'Southampton']
anfrage['age'] = [35, 45, 45]
anfrage['pclass'] = [1,2,3]
anfrage
Out[14]:
| sex | embark_town | age | pclass | |
|---|---|---|---|---|
| 0 | male | Southampton | 35 | 1 |
| 1 | male | Southampton | 45 | 2 |
| 2 | female | Southampton | 45 | 3 |
In [15]:
res.get_prediction(anfrage).summary_frame()
Out[15]:
| predicted | se | ci_lower | ci_upper | |
|---|---|---|---|---|
| 0 | 0.441399 | 0.054207 | 0.339307 | 0.548697 |
| 1 | 0.149196 | 0.030443 | 0.098769 | 0.219110 |
| 2 | 0.379875 | 0.059188 | 0.272391 | 0.500592 |
Beispiel Klausurergebnis und Übungspunkte¶
- Die Zielvariable ist ein Klausurergebnis: bestanden ja (=0) und nein (=1)
- Die Zielvariable ist kategoriell
- muss aber als 0 und 1 kodiert sein
- Erklärende Variablen können quantitativ oder kategoriell sein
- im Beispiel: In die Klausur eingebrachte Übungspunkte
ksp - quantitativ von 0 bis 6
In [16]:
df = pd.read_csv('bsp_logit.csv')
df.head()
Out[16]:
| bestanden | ksp | |
|---|---|---|
| 0 | 0 | 6.0 |
| 1 | 1 | 6.0 |
| 2 | 1 | 6.0 |
| 3 | 1 | 5.0 |
| 4 | 1 | 6.0 |
In [17]:
formel = "bestanden ~ ksp"
modell = smf.logit(formel, df)
res = modell.fit()
Optimization terminated successfully.
Current function value: 0.513057
Iterations 5
In [18]:
res.summary()
Out[18]:
| Dep. Variable: | bestanden | No. Observations: | 205 |
|---|---|---|---|
| Model: | Logit | Df Residuals: | 203 |
| Method: | MLE | Df Model: | 1 |
| Date: | Tue, 21 Jan 2025 | Pseudo R-squ.: | 0.03635 |
| Time: | 10:57:21 | Log-Likelihood: | -105.18 |
| converged: | True | LL-Null: | -109.14 |
| Covariance Type: | nonrobust | LLR p-value: | 0.004851 |
| coef | std err | z | P>|z| | [0.025 | 0.975] | |
|---|---|---|---|---|---|---|
| Intercept | -0.1671 | 0.509 | -0.328 | 0.743 | -1.164 | 0.830 |
| ksp | 0.2791 | 0.098 | 2.861 | 0.004 | 0.088 | 0.470 |
- Der Einfluss der Übungspunkte auf das Klausurergebnis ist hochsignifikant
In [19]:
anfrage = pd.DataFrame()
anfrage['ksp'] = np.linspace(0, 6, 50)
sns.lineplot(x=anfrage.ksp, y=res.get_prediction(anfrage).summary_frame()['predicted']);
Wir sehen nur einen kleinen Ausschnitt aus der logistischen Kurve. Wir ergänzen den Datenbereich der erklärenden Daten um unsinnige Werte, um die Gestalt der logistische Kurve zu zeigen
In [20]:
anfrage = pd.DataFrame()
anfrage['ksp'] = np.linspace(-20, 25, 150)
sns.lineplot(x=anfrage.ksp, y=res.get_prediction(anfrage).summary_frame()['predicted']);
- Die logistische Kurve ist $$ y = \frac1{1+e^{-b - m \cdot x}} $$
- Logistische Regression findet die optimale Annäherung an die Datenpunkte durch eine logistische Kurve
jitter: Verwackeln der Datenpunkte, damit sich mehrere Punkte beim scatterplot nicht gegenseitig verdecken
In [21]:
sns.regplot(df, x='ksp', y='bestanden', logistic=True, y_jitter=0.08, x_jitter=0.2);
Nächste Woche Probeklausur¶
- am Sonntag Abend werden auf https://www.math.uni-duesseldorf.de/~internet/bio2324 Aufgaben veröffentlicht
- lösen Sie sie zuhause
- am 16.07.2024 bespreche ich die Lösungen
- bereiten Sie sich darauf vor, Fragen zu stellen
- ob Sie jetzt schon alles gekonnt hätten, ist zu diesem Zeitpunkt nicht so wichtig
